高速钻攻中心 TC1600
产品分类:
高速钻攻中心机
型号规格:
TC1600
系统配置:
三菱M80B数控系统
主轴配置:
20000/24000/30000rpm
刀库配置:
BT30-21T夹臂式刀库
TAG:
数控机床 巨高机床 数控铣镗床PB110L 巨高铣床 巨高镗床 数控车床HC1625R 加工中心 数控车床 数控车床HC4060L CNC加工中心 卧式加工中心HM63WD 卧式加工中心HM80H 卧式加工中心HM63H 大型龙门加工中心GM4022 龙门加工中心 大型龙门加工中心GM6036R 大型龙门加工中心GM3018 大型龙门加工中心GM2518 大型龙门加工中心GM2216 大型龙门加工中心GM1614B 大型龙门加工中心GM2014B 龙门加工中心GM1614 大型龙门加工中心 龙门加工中心GM3022 GM2015 GM2515 GM1614 GM2014 GM5022 GM4025 GM2014B GM3025 线轨立式加工中心VM475L 立式加工中心866 硬轨立式加工中心866 加工中心866 CNC加工中心V8 加工中心V8 硬轨立式加工中心V8 立式加工中心V8 硬轨立式加工中心 立式加工中心 VL850 TC1365 钻攻中心 钻攻机 TC-640 TC640 T6 TC840 HM50C HM63H HM63WD(加ZF齿轮箱) HM80WD(加ZF齿轮箱) 高速钻攻机 TC540 TC1675 TC1600 TC1065 TC-1600 VL-850H V8 VL1675 VM1275L VM1475L VM1585LM VL650 VL850BL VL960 VL1160 卧式加工中心 攻钻中心机 卧式加工中心机 线轨加工中心厂家 线轨机床品牌 线轨加工中心 如何区分 喜报 总投资20亿元 巨高机床项目 台山市工业新城园区 参展报道 2020年GME 广东机床展 刀具安装 典型问题 解决方法 作业指导书 CNC作业指导书 加工中心作业指导书 汽车产业 机床行业带来的机遇与挑战 不同的金属材料 切削起来有什么不同? 数控加工刀具磨损快的原因 数控加工刀具磨损快解决方案 第21届中国国际机床装备展览会 第23届青岛国际机床展览会 钣金加工中的应用 对刀点位置

高速钻攻中心TC1600

1.产品特点:采用机电一体化设计,主轴箱采用高速主轴单元,主轴采用BT40规格,搭配5.5/7.5KW电机,三菱系统。对型材类钢件铁件与铝件进行精密切削、重切削有卓越优势。

2.工艺特点:工件一次装夹后机床可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

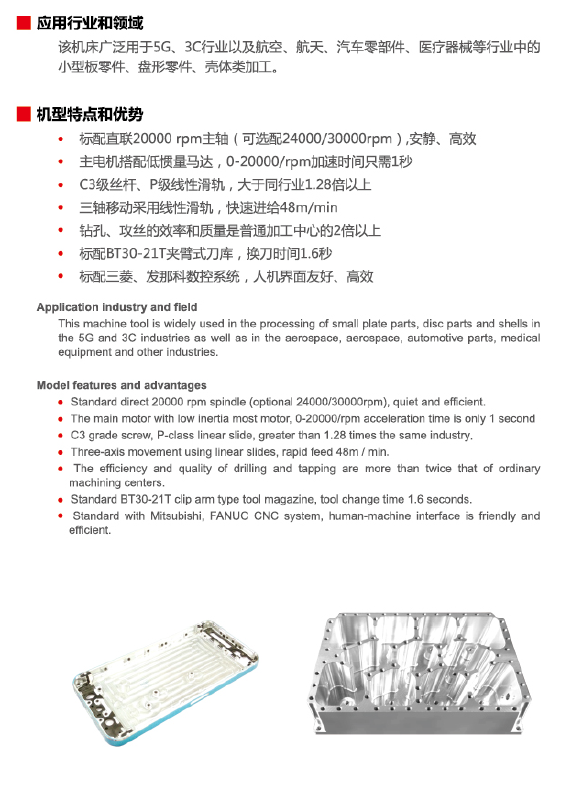

3.适用行业:型材类、中、小型箱体类、板类、盘类、壳体类等复杂零件的多品种加工,广泛应用于5G通讯、自动化等行业。


高速钻攻中心TC1600基本特点:

该机床采用了新的FEM(有限元分析系统)模拟优化的设计方法,机床总体的强度和刚性优化的基础上,实现了更佳的加工动态性能,是当今国际机械加工装备模块化设计和人体工程学设计的代表与典范,把机床工作区域的优化设计发挥到了极致,实现了人机和谐的高度统一。


机床总体布局:

  • 主轴与马达电机直接连接式设计,无皮带或齿轮之传动噪音、背隙、振动之问题,直接由马达轴输出转速,最高转速20000/24000/30000rpm,可获得高品质的攻牙效果与表面光亮度。主电机搭配低惯马达,0-20000/rpm加速时间只需1秒,在高速攻牙换向时无时间滞后现象,避免拉牙。

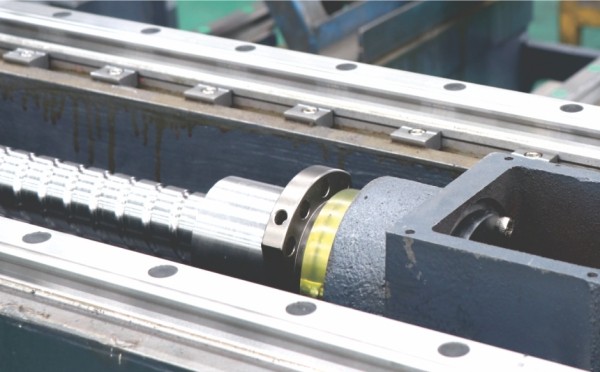

  • 三轴移动采用线性滑轨,三轴快速移动达30/48/48米/min,可支撑重负荷,确保定位准。

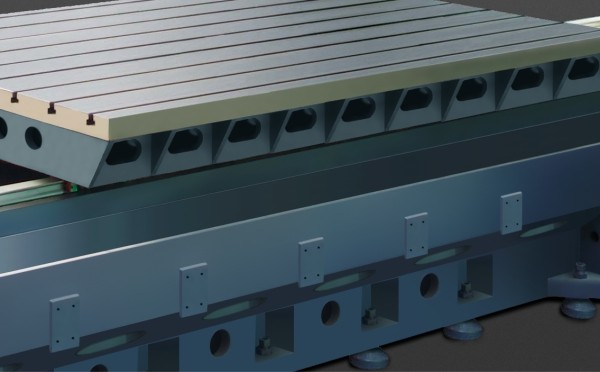

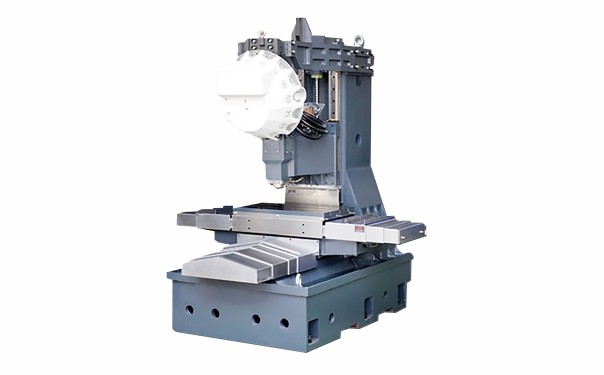

  • 机床底座、工作台、立柱、横梁、滑鞍、主轴箱采用树脂砂造型HT300强度孕育铸铁,经二次退火处理,完全消除铸造应力及粗加工产生的内应力,确保结构高刚性、高稳定定性,确保品质。

  • 铸件经由有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性。

  • BT30-21T夹臂式刀库,换刀时间1.6秒。


友情提醒:购买高速钻攻中心TC1600产品,请拔打公司全国服务热线:400 9636 818,了解高速钻攻中心、高速钻攻中心价格、高速钻攻中心生产厂家、高速钻攻中心使用说明,均可仔细浏览本网页。

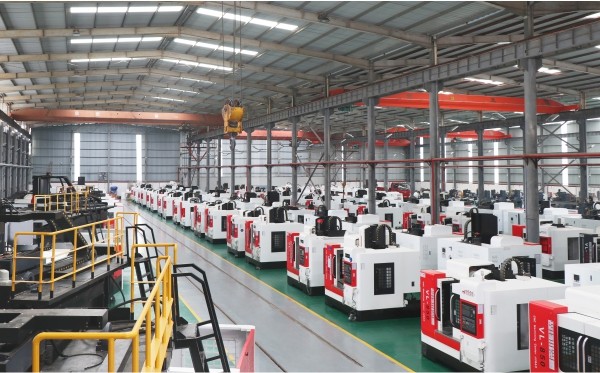

广东省制造业500强、国家高新技术企业-巨高机床,主营:CNC加工中心,高速钻攻中心,立式加工中心,卧式加工中心,龙门加工中心、数控车床,数控镗床,龙门加工中心厂家,数控龙门,加工中心,数控机床,具机床集团化产业链,知识产权80多项,研发人员80多人,600多名员工,专为客户提供全套的金属切削机床技术解决方案。
