卧式加工中心
卧式加工中心
卧式加工中心HM80H
产品分类:
卧式加工中心
型号规格:
HM80H
系统配置:
FANUC 0i-MF(5)数控系统
主轴配置:
6000转
刀库配置:
圆盘24T

机床设计:

整  机:机床主体结构为倒T型,动柱式结构,刚性好。造型美观大方、充分体现了人机一体的工程学理念、是一种高性能、高效率、高速度的高档数控机床。使用、操作、维修方便。

底  座:应用先进的有限元分析软件合理的优化布置筋格,保证其强度与刚性,使各部件性能指标均达最优,保证了刚性的持久性。

立  柱:采用双柱封闭框架式结构,空腔内设置有较高的纵向和横向环形筋,使立柱具有较高的抗扭抗弯刚性。

主 轴 箱:采用宽域交流伺服主轴电机可实现主轴无级调速

刀  库:刀库机械手采用整套专业配套生产厂家的产品,质量可靠,性能稳定,进一步提高了整机工作可靠性。

驱  动:选用先进的大惯量进给伺服电机实现三轴进给驱动,采用高刚性滚珠丝杠副,从根本上解决工件在加工过程中由于热变形以及传动间隙导致的加工误差,达到省时,高精度的目的。

工 作 台:单工位分度回转工作台选用大惯量进给伺服电机驱动,位置精度由高精度齿盘定位,高精度,准确可靠。

系统配置:配备高性能FANUC 0i-MF数控系统,可保证用户要求的数控加工功能和辅助功能。

机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求,其安全标准符合GB15760-2004《金属切削机床安全防护通用技术条件》的有关规定,其精度标准符合GB/T17421-2000《机床检通则》及JB/T8772-1998《精密加工中心检验条件》的有关规定。

友情提醒:购买卧式加工中心HM80H产品,请拔打公司全国服务热线:400 9636 818,了解卧式加工中心、卧式加工中心价格、卧式加工中心生产厂家、卧式加工中心使用说明,均可仔细浏览本网页。

广东省制造业500强、国家高新技术企业-巨高机床,主营:CNC加工中心,钻攻中心,立式加工中心,卧式加工中心,龙门加工中心、数控车床,数控镗床,龙门加工中心厂家,数控龙门,加工中心,数控机床,具机床集团化产业链,知识产权80多项,研发人员80多人,600多名员工,专为客户提供全套的金属切削机床技术解决方案。

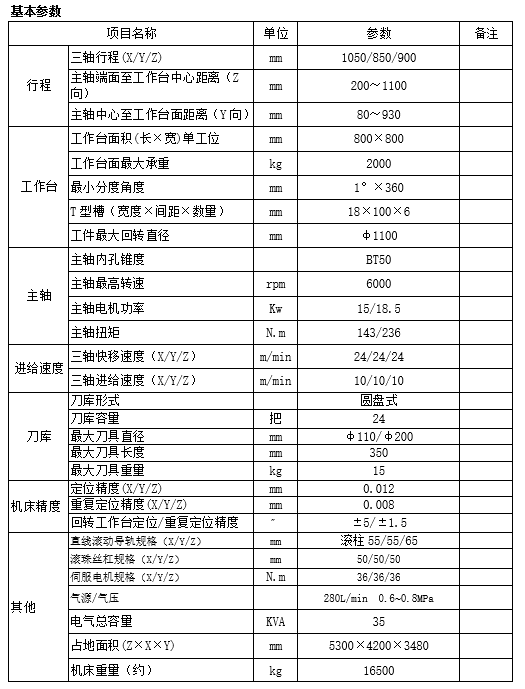

卧式加工中心HM80H(图1)

卧式加工中心HM80H(图1)

设备技术描述

HM80H型卧式加工中心适用于进行箱体类零件的复杂加工,在加工过程中可以自动交换刀具,可一次装夹进行四个面的铣削,钻孔,扩孔,镗孔,铰削,攻丝,端面加工,镗台阶孔等多种工序。现代化的机床及控制理念、紧凑的结构设计,保证高效率和高精度的单件或中小批量产品的加工要求。
